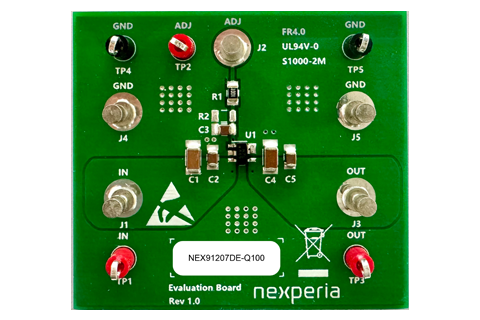

跟踪低压降 (LDO) 稳压器评估板 (NEX91207DE-Q100)

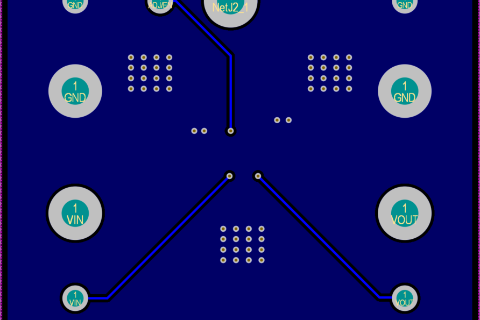

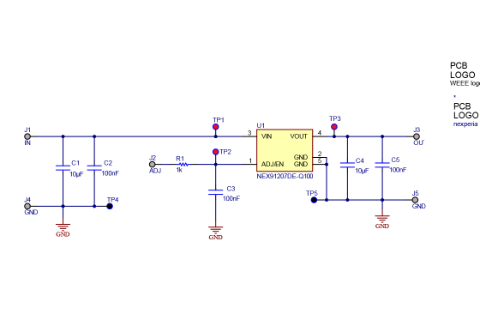

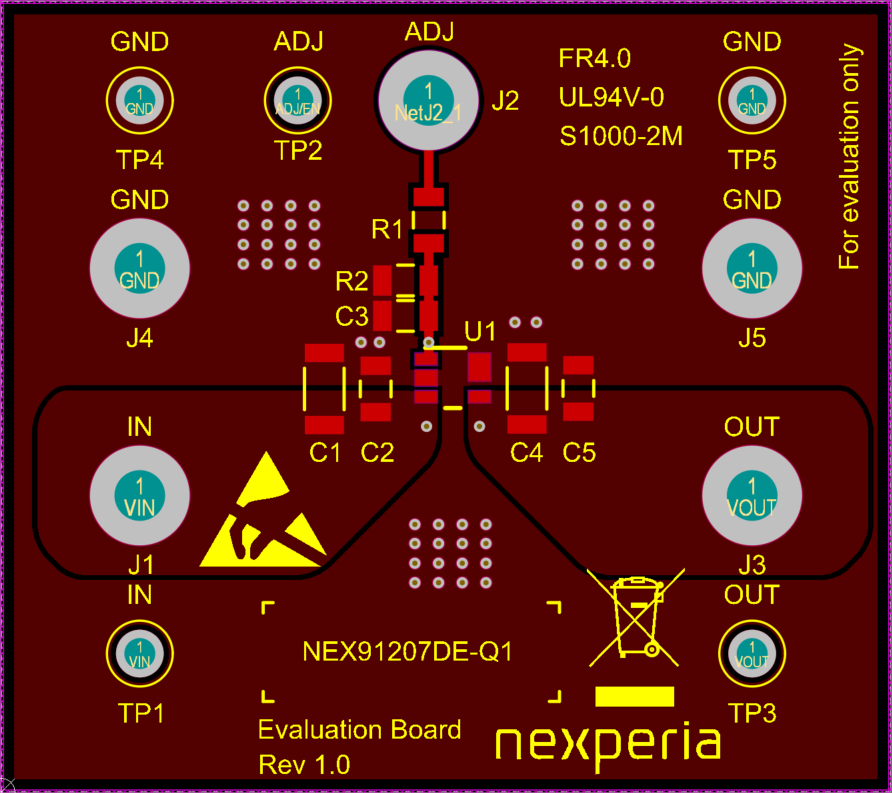

NEX91207DE-Q100是一款低压差（LDO）电压跟踪调节器，具有高跟踪容忍度和出色的负载和电源瞬态响应。本文档包含EVB原理图和配置、物料清单（BOM）以及电路板布局。
NEVB-NEX91207DE-Q100
主要特性和优势
此EVB提供以下功能：
- 输入电压范围：4 V 到 40 V
- 最大电压输入范围：-42 V 到 45 V（VIN - VOUT = -42 V）
- 宽输出电压范围：2 V 到 40 V
- 最大电压输入范围：-5 V 到 45 V
- 非常严格的输出跟踪容差：5 mV（最大）
- 最大输出电流：70 mA
- 低静态电流（IQ）：
- 在轻负载下最大为70 µA
- 在EN = 低（关机模式）下最大为3.5 µA
板上的产品 (2)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
NEX91207DE-Q100 | Automotive 70 mA, 40 V tracking LDO with 5 mV tracking tolerance | Production | |
|
NEX91207DF-Q100 | Automotive 70 mA, 40 V tracking LDO with 5 mV tracking tolerance | Production |
板上的产品 (2)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
NEX91207DE-Q100 | Automotive 70 mA, 40 V tracking LDO with 5 mV tracking tolerance | Production | |
|
|
NEX91207DF-Q100 | Automotive 70 mA, 40 V tracking LDO with 5 mV tracking tolerance | Production |
文档 (1)
| 文件名称 | 标题 | 类型 | 日期 |
|---|---|---|---|
| UM90056 | NEX91207DE-Q100 70 mA, 40 V tracking LDO with 5 mV tolerance evaluation board | User manual | 2025-06-04 |
