USB Type-C ESD保护评估板
NEVB21-USBC1是用于展示在USB Type-C端口提供小型ESD保护的评估板。这款评估板采用Nexperia的新型DFN0603-3封装（行业标准0201英寸（0603毫米）封装），提供了一种2通道保护解决方案。DFN0603-3封装通过缩小焊盘面积来降低回波损耗，从而提升RF性能。

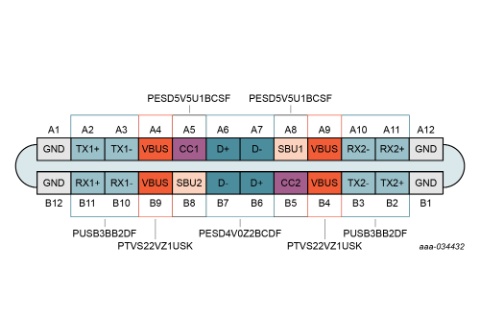

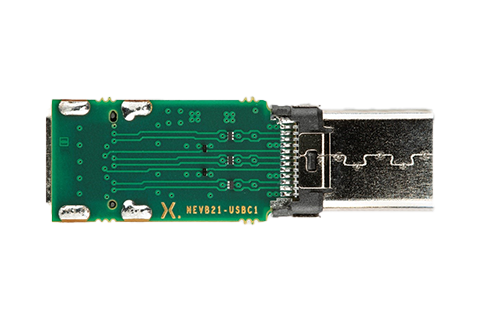

NEVB21-USBC1：电路板和引脚概览
主要特性与优势
• 即插即用式应用
• DFN0603-3中的TrEOS ESD保护
• 低至0.2pF的电容
• 浪涌耐受性高达11A
• 8A 8/20µs浪涌时钳位电压为4.4V
• 小尺寸，高对称性
• DFN0603-3是行业标准0201英寸（0603毫米）封装
关键应用
• 便携式和可穿戴应用
• 笔记本电脑接口
• 计算接口
• 汽车视频接口
• USB Type-C®
• USB4（Gen2和Gen3）和USB3.2
板上的产品 (5)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
PTVS22VZ1USK | Transient voltage suppressor in DSN1608-2 for mobile applications | Production | |
|
PESD5V5S1BSF | Ultra low clamping bidirectional ESD protection diode | Production | |
|
PESD4V0Z2BCDF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PUSB3BB2DF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PESD5V5U1BCSF | Ultra low clamping bidirectional ESD protection diode | Production |
最新视频
板上的产品 (5)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
PTVS22VZ1USK | Transient voltage suppressor in DSN1608-2 for mobile applications | Production | |
|
|
PESD5V5S1BSF | Ultra low clamping bidirectional ESD protection diode | Production | |
|
|
PESD4V0Z2BCDF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PUSB3BB2DF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PESD5V5U1BCSF | Ultra low clamping bidirectional ESD protection diode | Production |
文档 (4)
| 文件名称 | 标题 | 类型 | 日期 |
|---|---|---|---|
| USB_Type-C_ESD_protection_evaluation_board | USB Type-C ESD protection evaluation board | Leaflet | 2023-11-06 |
| Nexperia_document_book_ESDApplicationHandbook_2018 | ESD Application Handbook - Protection concepts, testing and simulation for modern interfaces | User manual | 2018-08-29 |
| Whitepaper_ESD_protection_devices_for_USB4 | Choosing ESD protection devices for USB4 | White paper | 2020-03-06 |
| UM90011 | NEVB21-USBC1 evaluation board | User manual | 2023-11-06 |
