有线和无线快速充电

在当今的互联世界中,电子产品必须能够快速充电,无论是通过有线连接还是无线连接的方式充电。为了满足当今用户快速直接地为电池充电的需求,我们需要能够超出1 C的限制。USB供电(PD)架构非常适合端到端电源支持,可通过设备的USB端口或USB Type-C无线充电装置实现快速充电。USB PD并不局限于USB电池充电,它允许高达100 W充电、电源支持和角色切换,以实现系统电源优化。该连接器提供的电压范围为5.0 V(2.0 A,适用于手持式设备和可穿戴设备)至20 V(5.0 A,适用于超级本)

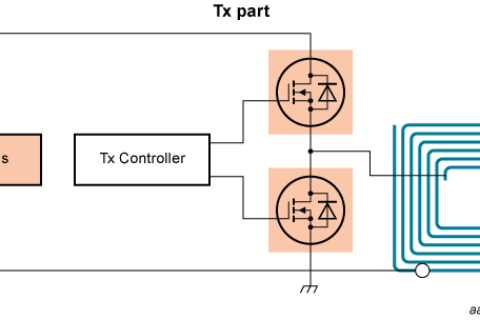

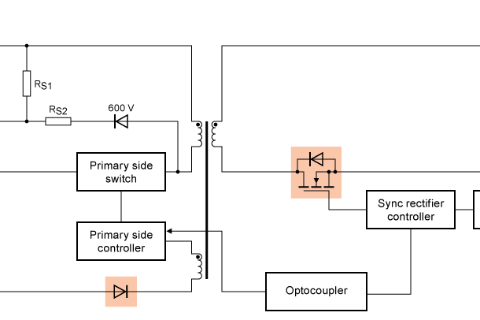

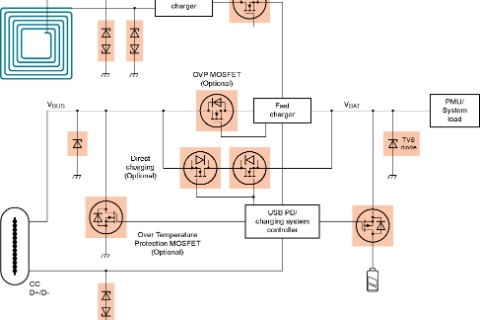

功能框图

Highlighted components are Nexperia focus products

设计考虑因素

  • 通过USB Type-C PD进行有线和无线充电,最高20 V / 5 A
  • 电源适配器/充电器动态控制电压和电流,使最佳充电速率超出1 C限制
  • 提供复杂的监测和故障保护功能,以实现优化和安全的电池充电条件
  • 可以用背对背MOSFET替换手机中的DC/DC稳压器,从而减少手机中的DC/DC损耗
  • 直接为电池提供更多电量,降低手机热量
  • 较低的电池温度可提高电池的安全性、可靠性并延长电池使用寿命

DFN0606 MOSFET:小封装里的高效器件

用更少的器件实现更多的功能,这是移动和便携式应用(尤其是可穿戴设备)的宗旨。通过使用可用的最高效开关选项,设计人员可以获得更多的空间来嵌入功能,同时最大程度地减少电池消耗。Nexperia新推出的小信号MOSFET采用超小型DFN0606封装,能够大幅节省空间,且导通电阻超低。

阅读更多...

良好ESD保护是什么样的?

随着系统复杂性的增加和灵敏度不断提高,了解良好的ESD保护以及如何为系统及其应用选择合适的ESD保护器件至关重要。

阅读更多...
