用于重复雪崩的汽车ASFET

有保证的重复雪崩性能,符合汽车标准

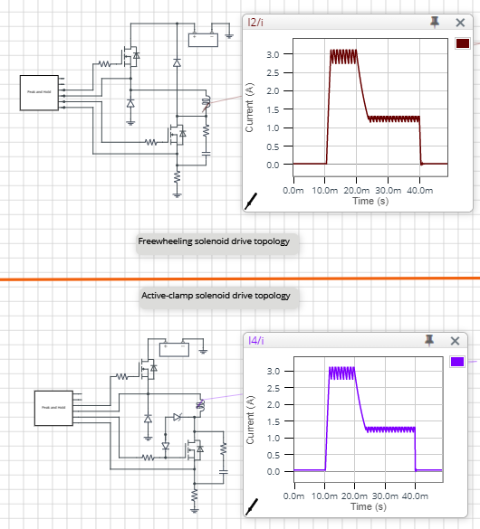

使用MOSFET为驱动电磁阀等感性负载供电时,大多数电路设计包含附加的器件,以便当负载电流在关断期间持续流动时保护MOSFET。解决方案包括高效但昂贵的升压拓扑(可重复利用能量),以及效率较低但更经济实惠的续流二极管方案。重复雪崩装置的简单替代方案在过去只能通过平面技术来实现。Nexperia通过优化MOSFET,使其能够轻松应对重复雪崩电流,同时将结温保持在175 ℃以下,从而提供了一种真正耐用的器件,实现了大量的系统级节约。

重复雪崩的ASFET

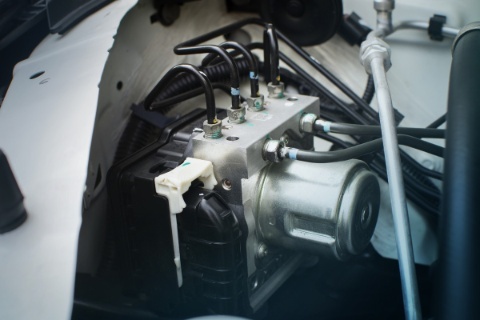

用于重复雪崩的ASFET专为满足一系列汽车和感性负载的需求而设计:

  • 符合AEC-Q101标准
  • 有保证的重复雪崩性能,经过高达10亿个周期的测试
  • 稳健的硅技术与LFPAK的热性能相结合,确保芯片温度保持在175 ℃以下
  • 使用单个MOSFET非常简便,减少了BOM和电路复杂性,实现了系统成本和空间节约
  • 用现代沟槽替代旧式平面技术
  • 与续流二极管方案相比,提供了更高的效率和更快的开关



参数搜索

Automotive ASFETs for Repetitive Avalanche
数据加载中,请稍候...
参数搜索不可用。

产品

型号 描述 状态 快速访问
BUK9K25-40RA Dual N-channel 40 V, 29 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
BUK9K13-60RA Dual N-channel 60 V, 12.5 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
BUK9K35-60RA Dual N-channel 60 V, 35 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
BUK9K52-60RA Dual N-channel 60 V, 55 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
Visit our documentation center for all documentation

Application note (2)

文件名称 标题 类型 日期

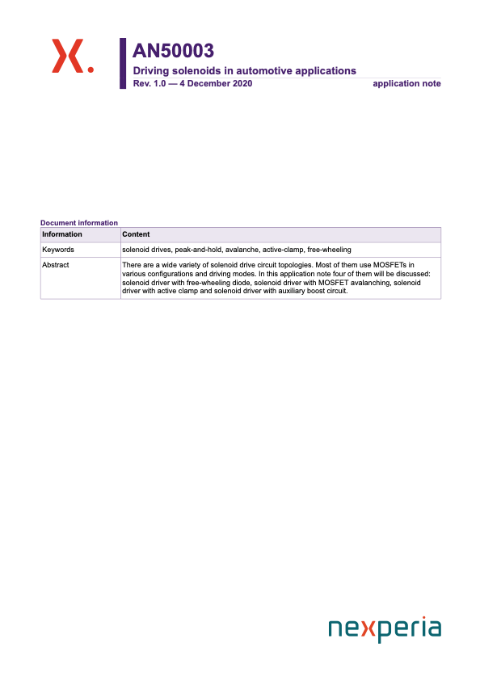

AN50003.pdf Driving solenoids in automotive applications Application note 2023-11-03

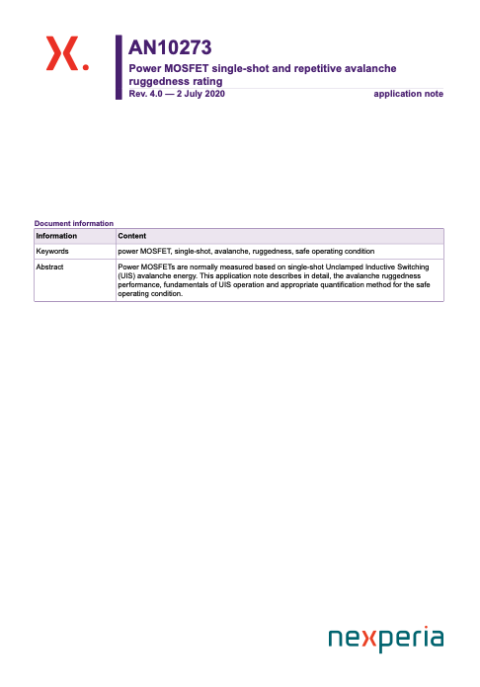

AN10273.pdf Power MOSFET single-shot and repetitive avalanche ruggedness rating Application note 2022-06-20

Design support (1)

文件名称 标题 类型 日期
SOT1205.step 3D model for products with SOT1205 package Design support 2017-06-30

Selection guide (1)

文件名称 标题 类型 日期
Nexperia_Selection_guide_2023.pdf Nexperia Selection Guide 2023 Selection guide 2023-05-10

SPICE model (4)

文件名称 标题 类型 日期
BUK9K52-60RA.lib BUK9K52-60RA SPICE model SPICE model 2020-12-04
BUK9K35-60RA.lib BUK9K35-60RA SPICE model SPICE model 2020-12-04
BUK9K25-40RA.lib BUK9K25-40RA SPICE model SPICE model 2020-12-04
BUK9K13-60RA.lib BUK9K13-60RA SPICE model SPICE model 2020-12-04

Thermal model (4)

文件名称 标题 类型 日期
BUK9K52-60RA_Zth.lib BUK9K52-60RA thermal model Thermal model 2020-12-04
BUK9K35-60RA_Zth.lib BUK9K35-60RA thermal model Thermal model 2020-12-04
BUK9K25-40RA_Zth.lib BUK9K25-40RA thermal model Thermal model 2020-12-04
BUK9K13-60RA_Zth.lib BUK9K13-60RA thermal model Thermal model 2020-12-04
